A. 개요

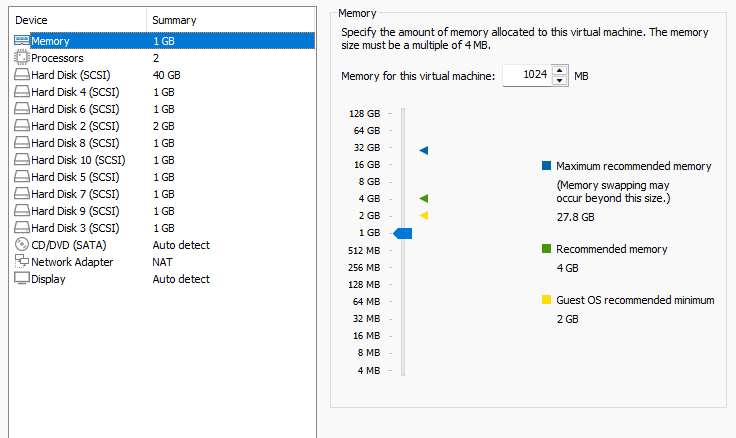

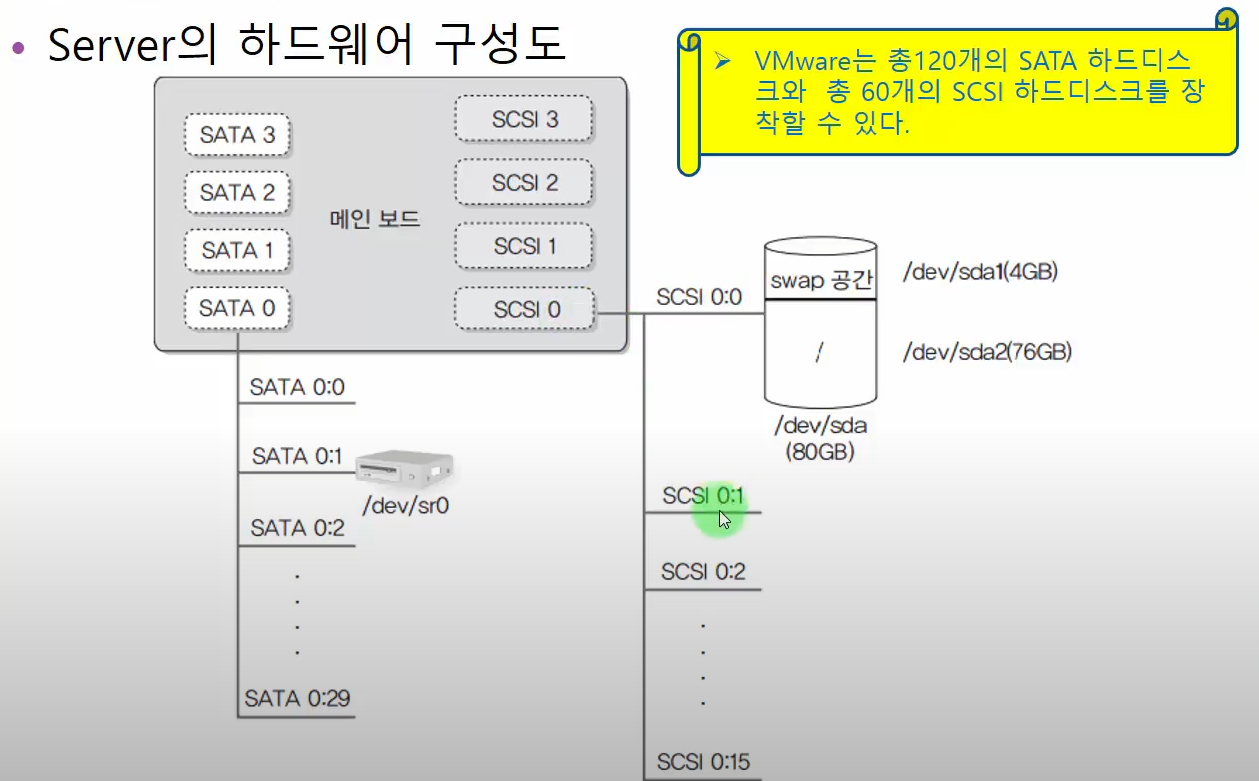

- VM 웨어의 메인보드에는 SATA 4개와 스카시 4개의 슬롯에 연결되어 있다.
- SATA는 각각 30개의 케이블이 연결되어 있고 총 120개(30 * 4)의 SATA 하드디스크 연결이 가능하다.
- 스카시는 각각 16개의 케이블이 연결되어 있으나 7번은 미리 할당되어 있어 사용을 못해 총 60개 (15 * 4)의 스카시 하드디스크를 장착할 수 있다.
- 리눅스에서는 연결된 하드디스크를 장치라고 부른다. 따라서 모든 하드디스크는 /dev 디렉터리의 하위에 장치이름으로 구성되어 있다.
- [예시] SCSI 0:0 = /dev/sda SCSI 0:1 = /dev/sdb SCSI 0:2 = /dev/sdc
- 파티션을 나누면 장치 이름뒤에 숫자가 붙는다. 통짜로 하나를 다쓴다고 하여도 파티션은 무조건 나눠야한다.
- [예시] /dev/sda1 /dev/sda2 /dev/sda3
- 리눅스의 대부분 장치는 마운트를 하여야 사용가능하다. / (루트 디렉터리) 밑에 하나의 디렉터리를 만들어 생성한 디렉터리와 장치를 연결하여 사용가능하다.
1. 하드디스크 추가

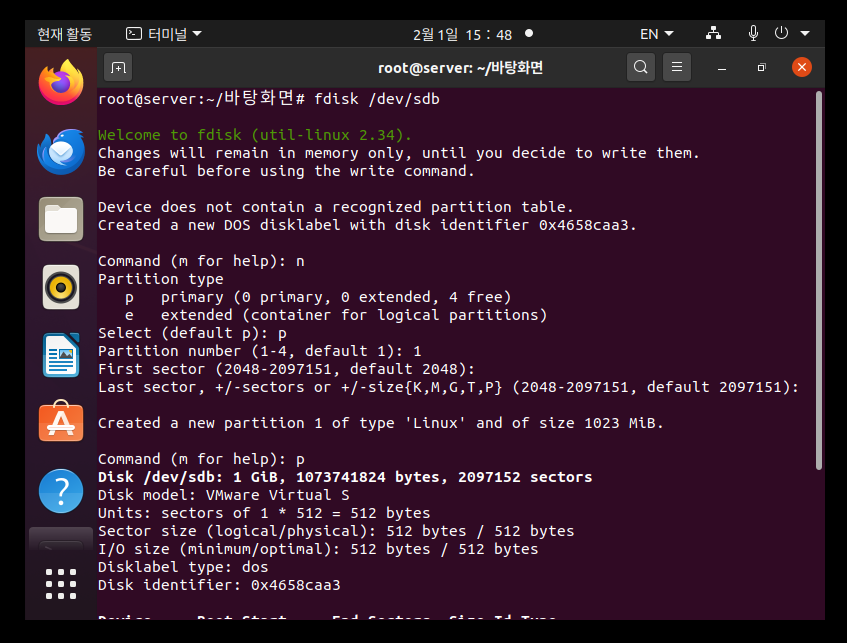

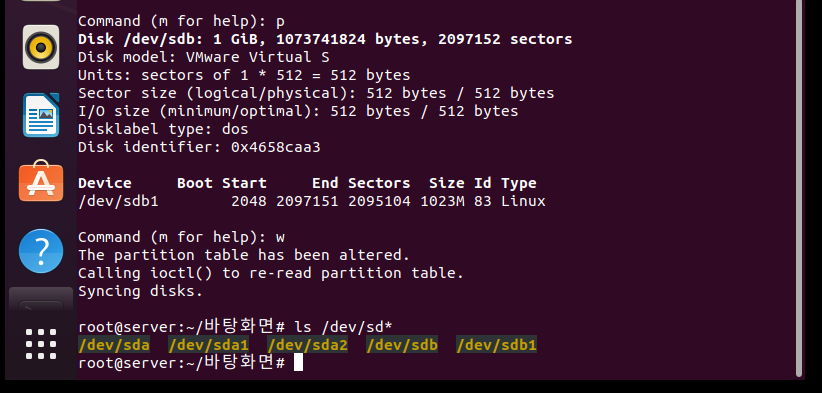

- fdisk = 파티션 나누는 명령어

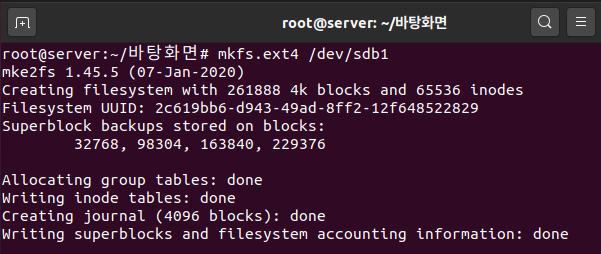

- 파일 시스템 생성
- 마운트
- 먼저 sda1과 언마운트 후에 sdb1 마운트를 해야한다.

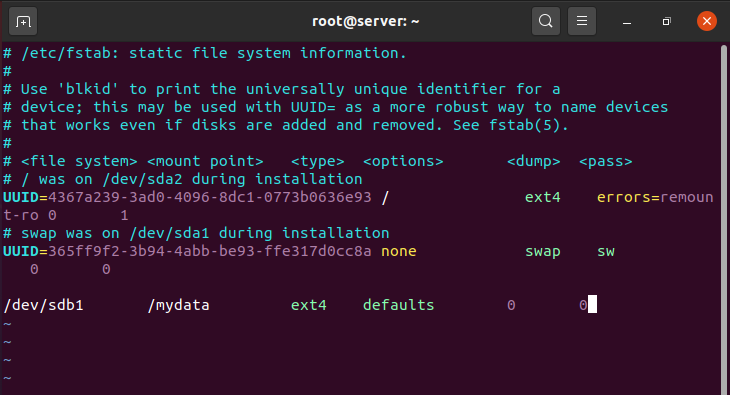

- /etc/fstab 등록
- 글자 틀리면 부팅 안되니 주의
- 추가 연습으로 3GB (sdb1 = 2GB sdb2 = 1GB)를 나눠서 마운트함.
B. 디스크 RAID
- RAID (Redundant Array of Inexpensive Disks)
- 여러개의 디스크를 하나의 디스크처럼 사용하는 개념
- 비용 절감, 신뢰성 향상, 성능 향상의 효과를 낸다.
- 하드웨어 RAID와 소프트웨어 RAID 2가지 타입이 있다.
- 하드웨어 RAID
- 하드웨어 제조업체에서 여러 개의 하드디스크를 가지고 장비를 만들어서 그 자체를 공급한다.
- 좀 더 안정적이지만 비용이 비싸다.
- 소프트웨어 RAID
- 고가의 하드웨어 RAID의 대안으로 운영체제에서 지원하는 방식이다.
- 저렴한 비용으로 좀 더 안전한 데이터의 저장이 가능하다.

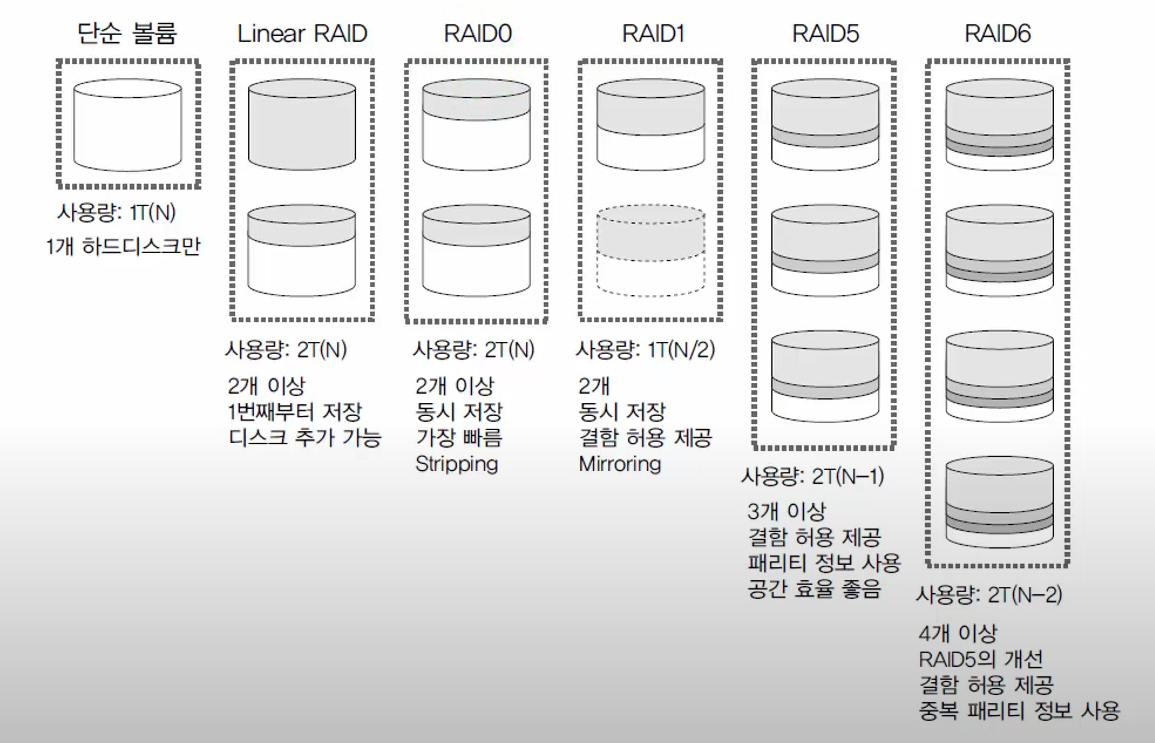

1. RAID 방식

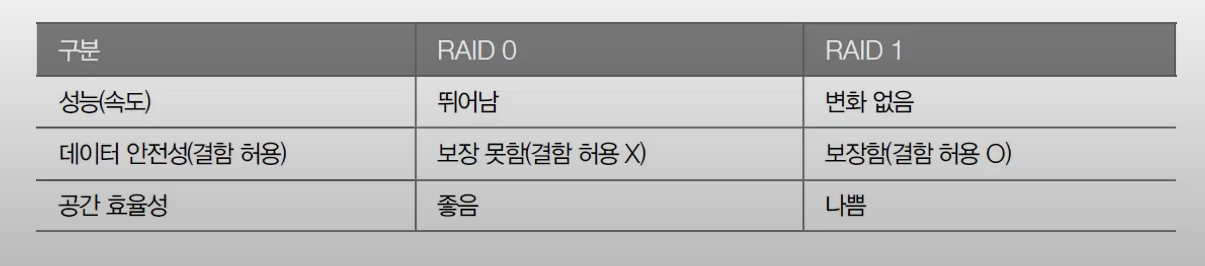

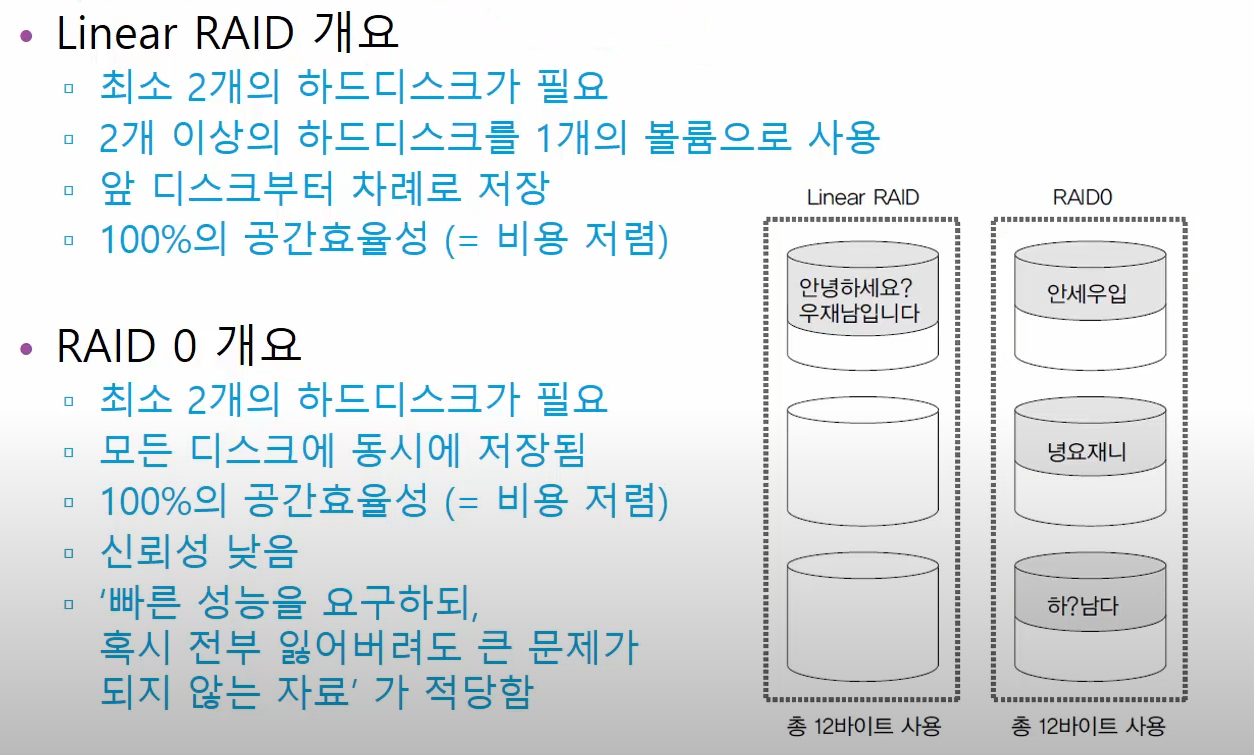

1-1. 리니어, RAID 0

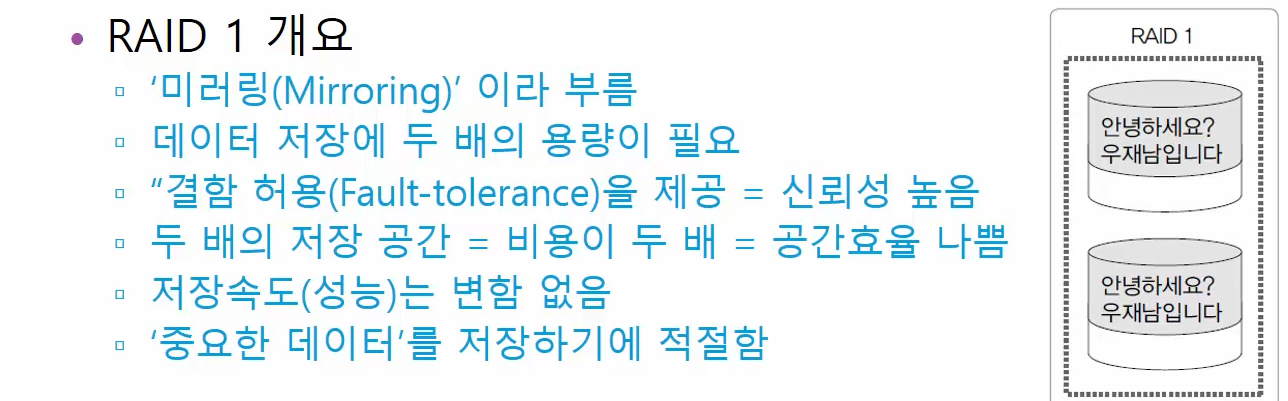

1-2. RAID 1

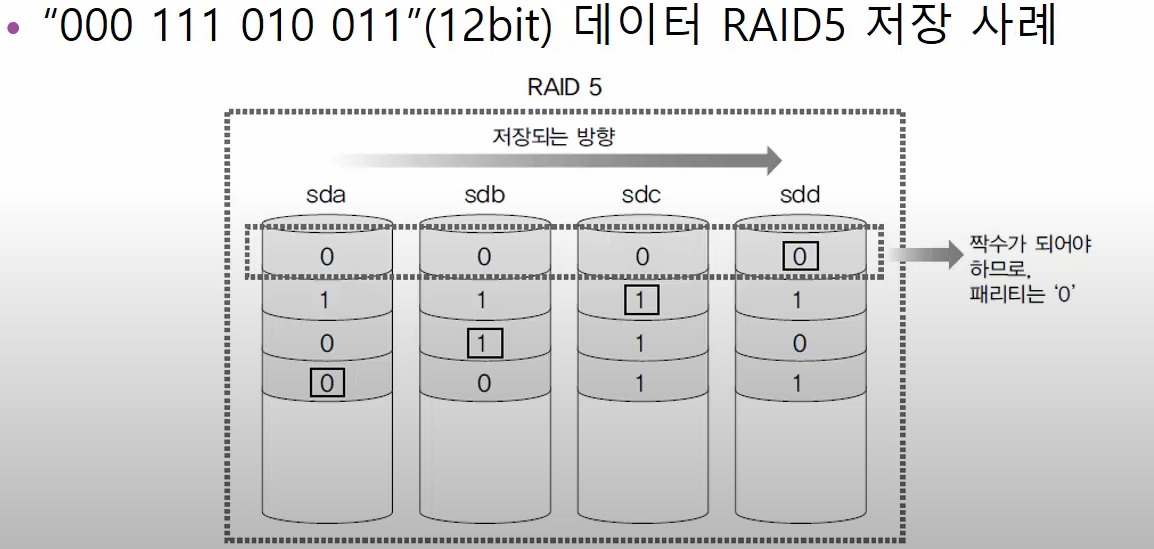

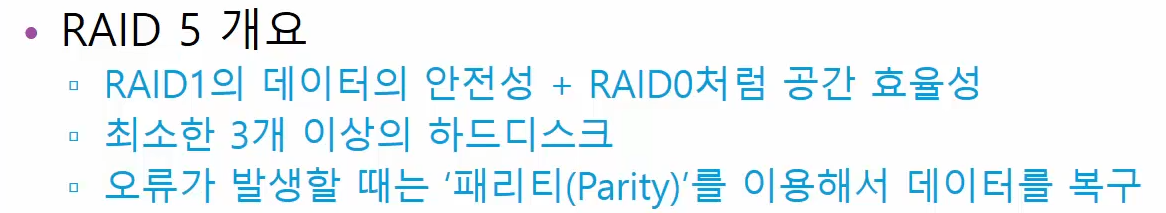

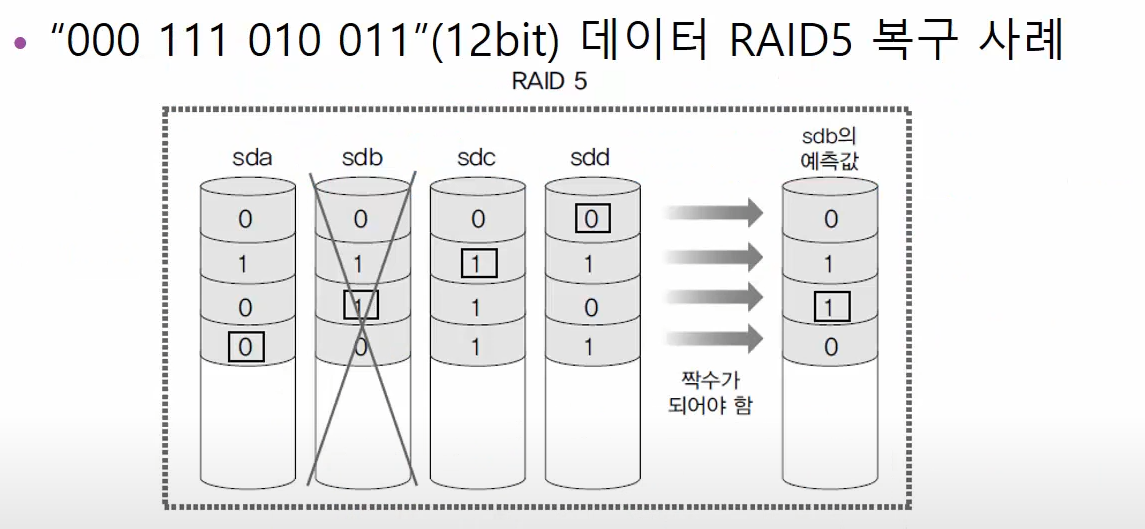

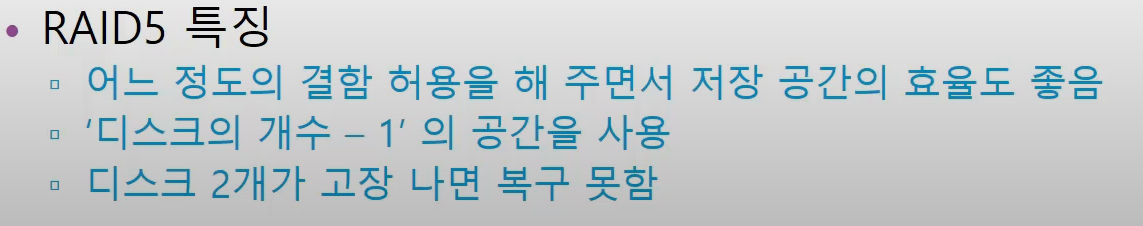

1-3. RAID 5
1-4. 기타 RAID

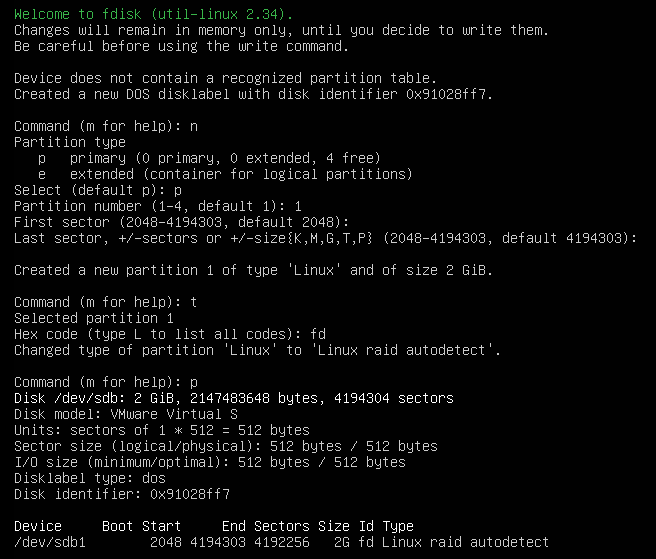

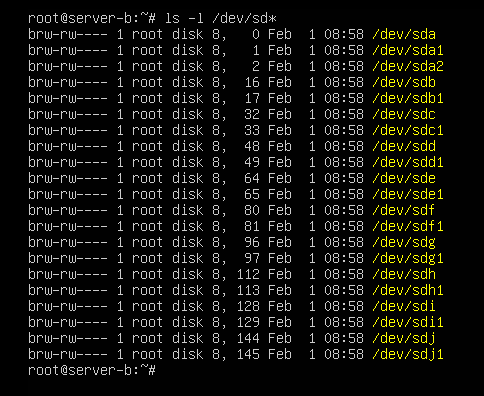

2. 레이드 실습 사전 준비

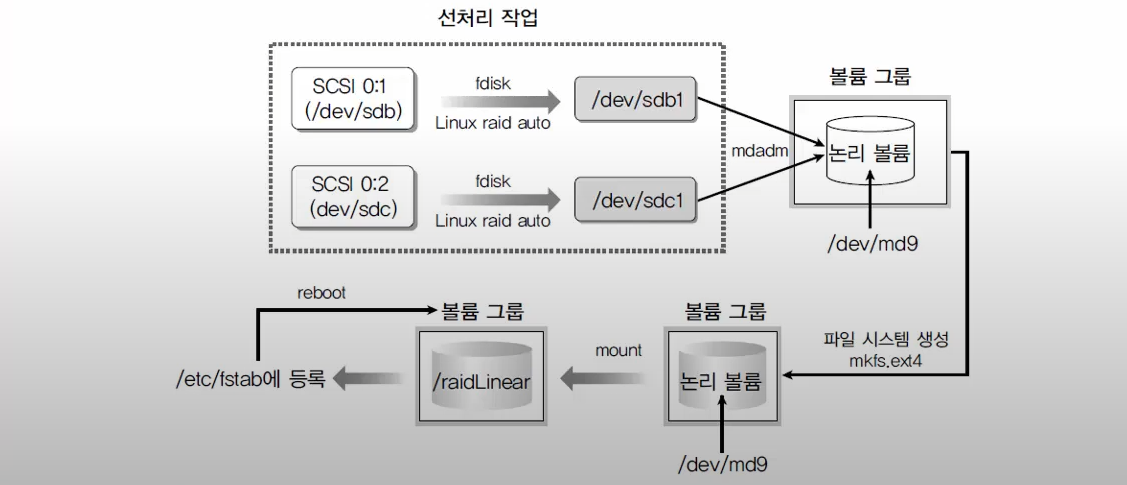

3. 레이드 구축

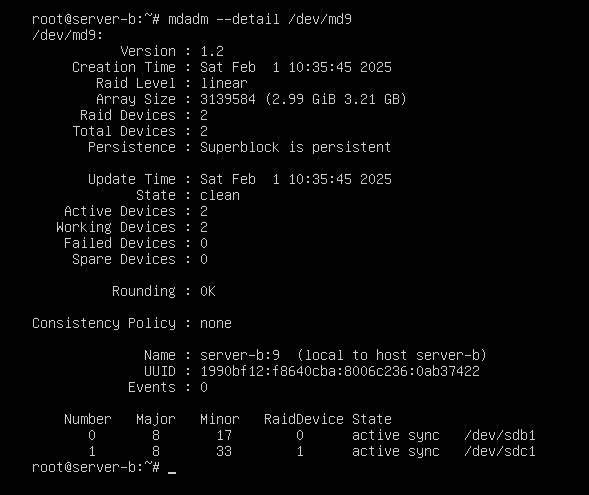

| 명령어 | 액션 | 생성할 대상 | 레벨 | 디스크 갯수 | 디스크 이름 |

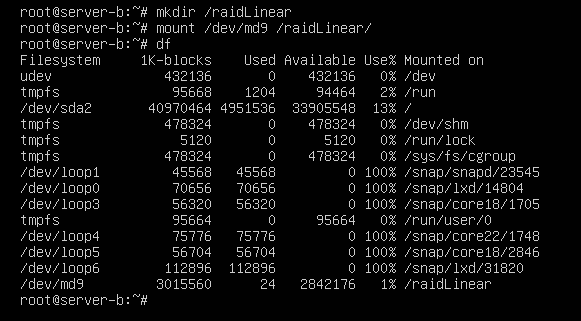

| mdadm | -- create | /dev/md9 | --level=linear | --raid-devices=2 | /dev/sdb1 /dev/sdc1 |
- 위와 같은 순서와 명령어를 사용한다.
- 기본적인 명령어는 골조를 동일하게 사용하며 값만 다르다.
- 예를들어 raid0은 --level=0 과 같다.

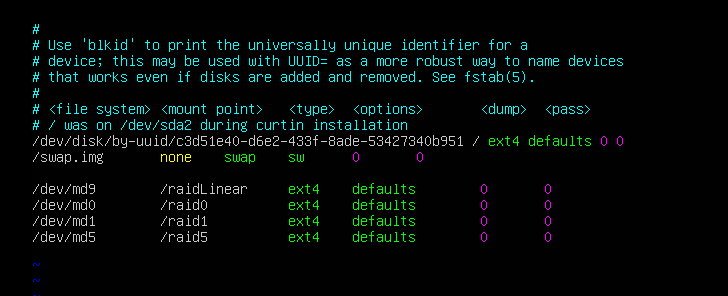

다른 방식의 레이드는 레벨, 장비수가 다른 것 외에는 동일하여 따로 다 진행하였고 아래와 같이 /etc/fstab 파일에 추가 하였다.
하지만 "우분투" 리눅스에서 버그가 있기에 정상적으로 부팅이 되게하기 위해 아래의 작업이 꼭 필요하다.
먼저, mdadm --detail --scan 의 결과값을 복사해야하니 scan.txt를 만들고 vi로 결과값을 보냈다.
/etc/mdadm/mdadm.conf 파일을 열어서 수정해야한다. vi로 열자
맨 아래줄에 scan.txt 에서 복사한 값을 붙여넣기 한 후 중간부분에 있는 "name=server:숫자" 부분을 지우면 아래와 같은 형식이 된다.
vi 저장 후 업데이트를 하자

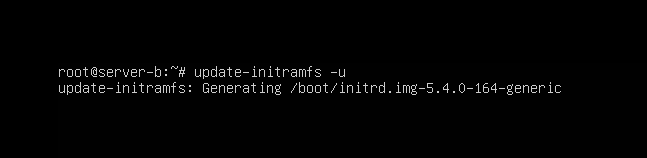

업데이트 명령어는 update-initramfs -u 이다.

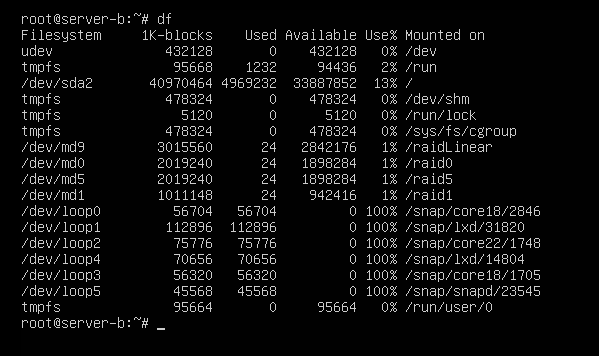

재부팅 후 df 명령어로 확인하면 아래와 같이 정상적으로 부팅이 된 후에 레이드가 계속 연결되어 있음을 확인할 수 있다.
C. 레이드 문제 발생과 조치 방법
상황 부여 : 각 레이드 구성에 하드디스크 하나씩 고장이 났다.

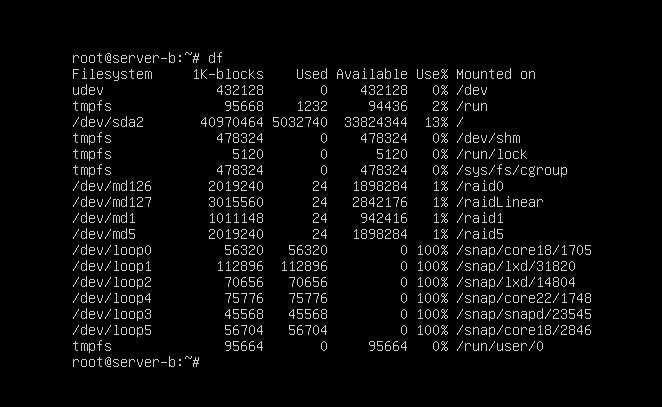

이 상태에서 부팅을 하게 되면 아래와 같이 디스크의 번호가 앞 당겨진 것을 확인할 수 있다.
df 명령어로 확인을 해보면 아래와 같이 레이드 구성이 전부 동작하지 않는 것을 확인할 수 있다.

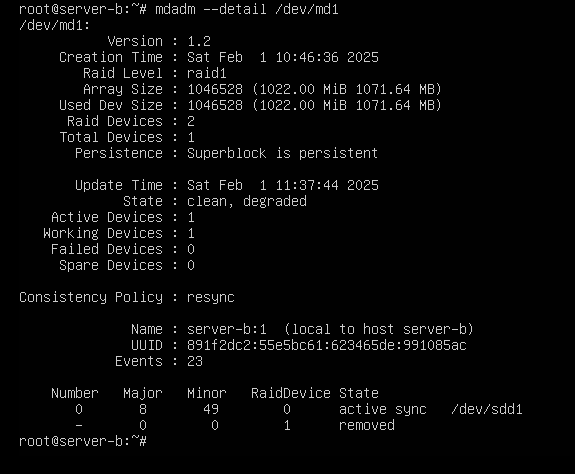

결함을 허용하는 RAID1과 RAID5를 먼저 복구한다.

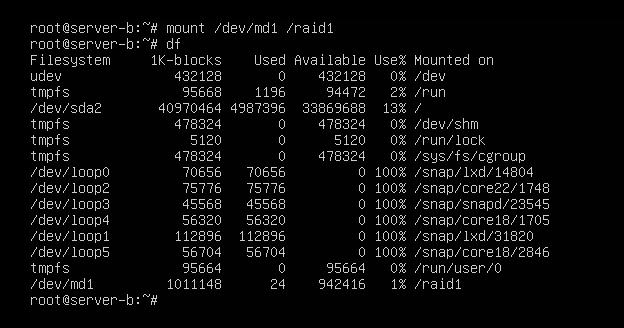

RAID 시작 -> 마운트 -> 정상작동 확인 순으로 진행하면 된다.
RAID 5까지 작동여부 확인까지 하였으면 이제 RAID 리니어와 0을 확인해본다.

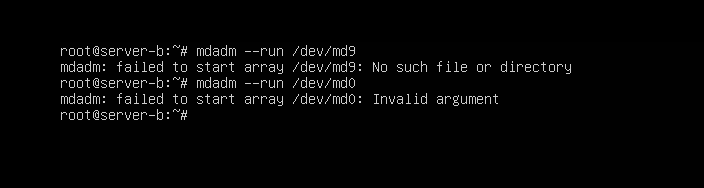

아래와 같이 시작이 불가능하다.
따라서, 일단 2개의 레이드 구성은 중지시킨다.
/etc/fstab 파일로 가서 md9과 md0 줄을 주석처리한다.

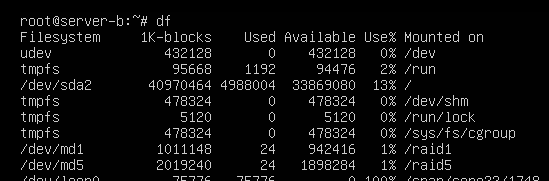

리부팅 후 df 명령어로 확인시 RAID 1과 5는 구동을 하고 있는것으로 확인 된다.
여기서 추가 상황을 부여한다.

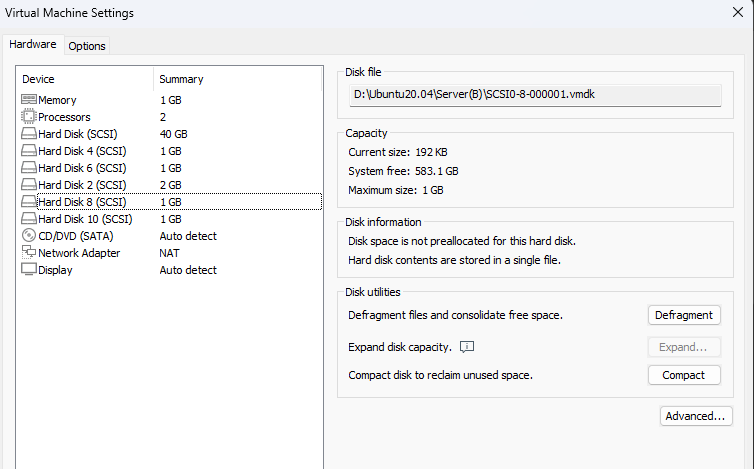

하드디스크 4개를 추가로 구매하여 이제 레이드를 복구하려고 한다.

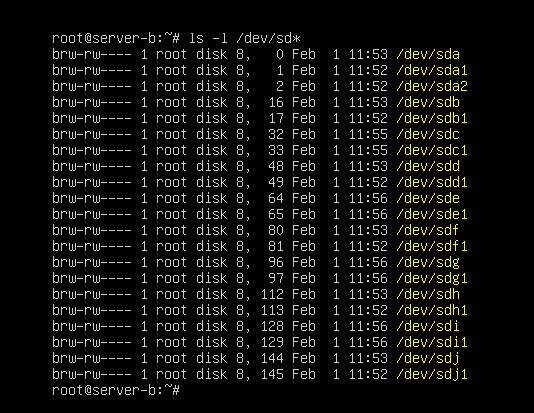

ls -l /dev/sd* 확인하면 아래와 같이 새로 추가된 디스크들을 확인 할 수 있다.
당연히 파일 시스템은 생성하기 전이라 없다.
파일 시스템을 생성하자 대상은 sdc, sde.sdg.sdi다
리니어 레이드, RAID 0 먼저 재구성한다.
당연히 결함을 허용하지 않는 구성방식이니 기존의 파일은 복구 못한다.

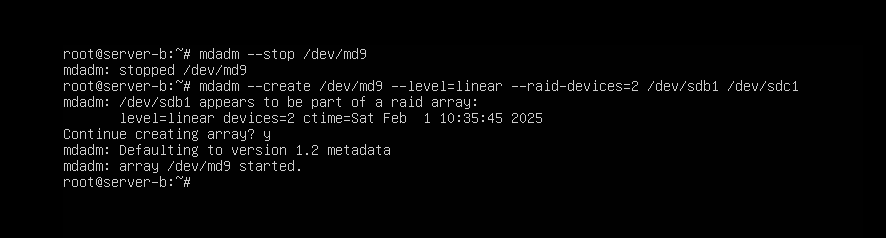

재구성은 레이드 정지 -> 재구성 순서로 진행한다.
RAID 0 재구성 방식도 리니어랑 동일하다.
RAID 1, 5는 결함을 허용하는 구성방식이기에 디스크를 추가만 해주면 된다.
아래와 같다.
여기까지 하고 etc/fstab 파일과 etc/mdadm/mdadm.conf 파일을 다시 수정한다.
재부팅을 하면 아래와 같이 정상적으로 레이드가 작동하는 것을 확인할 수 있다.
